PLCのコラムおよびブームのマニピュレーター
1set
MOQ
Negotiable
価格
large.img.alt
特徴 ギャラリー 製品の説明 見積依頼
特徴
基本情報
起源の場所: 中国
ブランド名: weldsuccess
証明: CE, ISO9000
モデル番号: HCJシリーズ
ハイライト:

PLCのコラムおよびブームのマニピュレーター

,

7000mmのコラムおよびブームのマニピュレーター

お支払配送条件
パッケージの詳細: 容器で露出した本体および容器の合板の場合でそして詰まる電気制御の部品
受渡し時間: 30days
支払条件: TT/LC
供給の能力: 10sets/month
価格言葉: FOB (上海)またはCIF (港示される)
仕様
製品名: 調節可能ブームの高さのステンレス鋼の十字の溶接のマニピュレーター
最高ブームの端の負荷KG: 500kg
コラムの打撃mm: 7000mm
ブームの打撃mm: 7000mm
50-1000 (VFD): 50-1000 (VFD)
使用法: 溶接機、溶接のマニピュレーター
製品の説明

圧力容器の自動溶接のマニピュレーター、PLCは溶接のマニピュレーターを制御した





速い細部



  • 400KGへの600KGまでのブームの端の負荷が付いている超頑丈なタイプ;
  • そこに3タイプの構造:回転を用いる回転および動産と固定、固定;
  • 溶接銃へのモーターを備えられた十字のスライダー100*100mmの微調整の打撃;
  • コラムおよびブームのマニピュレーターは鋸、MAGおよびティグ溶接 システムと合併自動溶接を実現できる;
  • 圧力容器、冶金学、力、化学工業、風タワー、配管システムおよび他で広く適用されてライン



1. 導入



column&Boomは設計の革新および製造の質のために、また信頼性および強さをGuohengのマニピュレーターを溶接するだけでなく、意味する。それは冶金学、力、化学工業、風タワー、配管システムおよび他適用されてライン鋸、MAGおよびティグ溶接 システムと、およびで広く圧力容器合併実現、自動溶接をできる。

ブームの端の積載量に従って、それは軽量の(LHQ)、中型の義務(LHZ)、頑丈で(LHW)および超頑丈なに分けられる(HCJ)。

私達の超頑丈な溶接のcolumn&boomのマニピュレーターの主要な変数は次ある。私達はまたあなたの特別な条件に従って注文仕立ての溶接のcolumn&boomのマニピュレーターを提供する。



2. 主要な変数



モデル

HCJ5*5

HCJ6*6

HCJ7*7

HCJ8*8

コラムの打撃mm

6000

7000

7000

8000

ブームの打撃mm

6000

7000

7000

8000

ブームの上昇の速度mm/min

1650

ブームの移動速度mm/min

50-1000 (VFD)

最高ブームの端の負荷KG

600

500

400

ブーム旅行伝達

ギヤおよび棚のカップル

ブームの上昇伝達

鎖およびスプロケットのカップル

モーターを備えられたスライダーの単位mm

範囲の上下

100

左右の範囲

100

ブーム間の最小距離表面および柵の表面を下げるため

1290 (移動および回転)

1210 (静止した、回転)

コラムの回転

角度

±180°

速度rpm

マニュアルによる0.17rpmまたは

ブギウギの移動速度mm/min

2000年

ブギウギの内部の柵のスパンmm

2500

電源

380V 50HZ 3Pか注文仕立て

私達の標準モデルおよび変数は上であり、それは要求あり次第設計され、製造することができる。


*私達は指定を予告なしに変える権利を確保する。



3. 主な特長



私達の溶接のcolumn&boomのマニピュレーターの標準モデルに次の特徴がある:

  • 強いすべての鋼鉄製作;アクセスの梯子、通路へのクロスオーバー橋が装備されている機械はブーム、オペレータの座席とともにブームの端に溶接工のプラットホームの全長に合った;
  • 位置の二重ブレーキ システムとの±180°の程度のコラムの回転(締まるモーター ブレーキおよびマニュアル);
  • インバーターによって制御される可変的な速度ブーム;
  • ブレーキが付いている連動させられたモーター ラック・ピニオン ドライブを通したブームの高度;
  • 容易なアクセスの整備および維持を提供するサドルに取付けられる高度および横ドライブ;
  • 機械は頑丈な鎖によってサドルに接続されるコラムの内部重量十分に釣り合ったに逆らう;
  • 反落下装置は安全特徴を提供する;
  • 余分広いローラーおよび独特なslideways最低の偏向の横断を保障するため;
  • コラムへの革新的な機械で造られた「長方形」の方法はブームのサドルが振動無しで滑らかに動くことを保障する。これは消耗を減らす。
  • 溶接ヘッド調節を楽にするモーターを備えられた十字のスライダーの単位;
  • 装置の維持のためのコラムの後ろに安全な梯子がある;
  • ブームの両方旅行および上昇のための限界スイッチ;
  • 絵画の前の主要な溶接の部分へのサンド ブラストの処置;
  • すべての動きの部品に潤滑システムがある;
  • 主要な電気要素はABB/Siemensのブランドである;
  • 手のペンダント;
  • コラムの上の持ち上がるラグナット;
  • 標準的な色:



オプション機能:



  • 溶接システム:アメリカ人 リンカーンDC-1000、NA-3Sまたは中国のブランドまたは要求あり次第;
  • 供給および回復システムを溶かしなさい;
  • 自動溶接の中心を形作る溶接のローラーのベッドまたは溶接のポジシァヨナーとの必要な制御のためのインターフェイス;





4. 供給の範囲



  • 溶接のcolumn&boomのマニピュレーター                  1set
  • 電気制御システム(電気制御のキャビネットのを含む1piece、ケーブル12mが付いているリモート・コントロール箱の1piece)                 1set
  • 技術的な文書(手動本、一致の証明書、パッキング リスト、等と)                                    1set

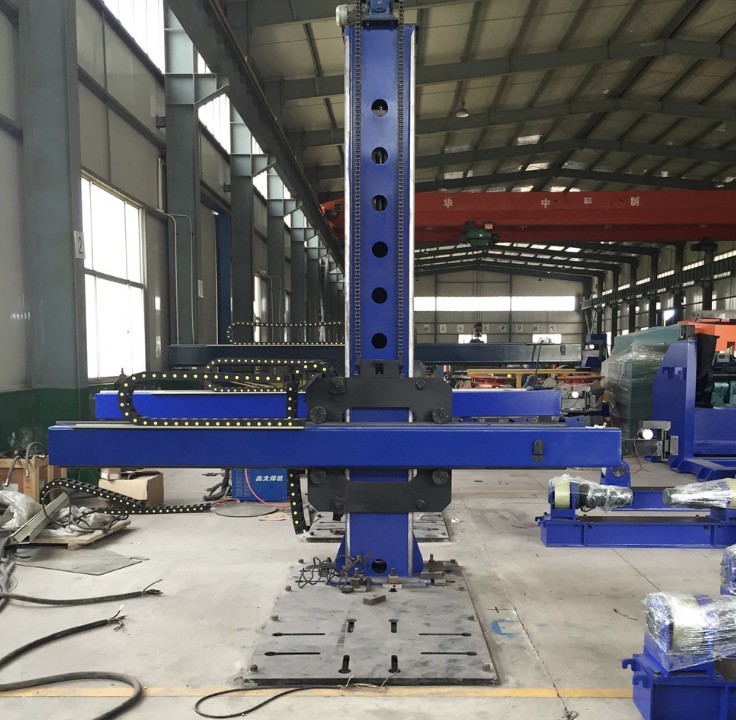

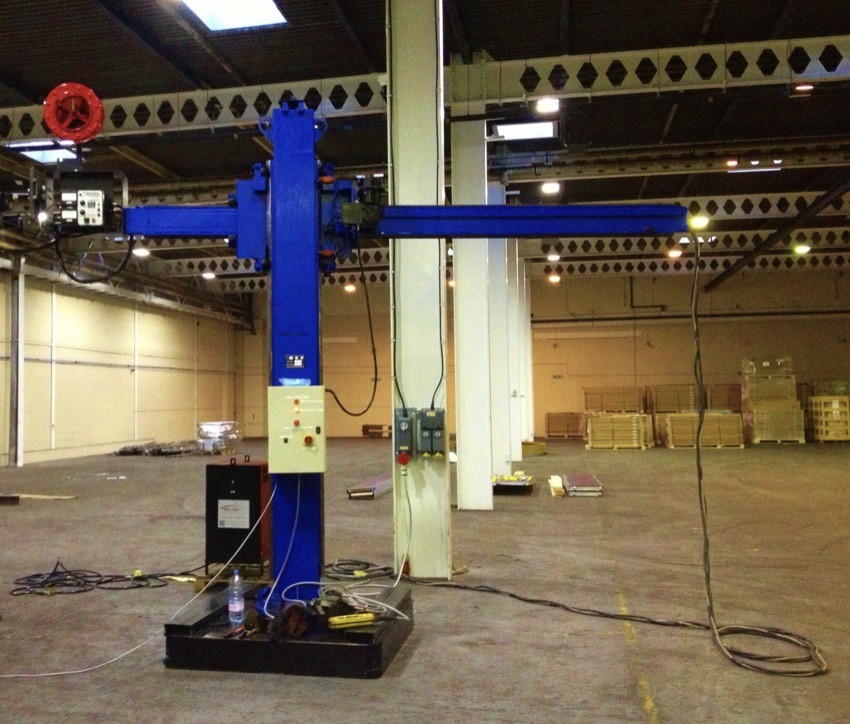

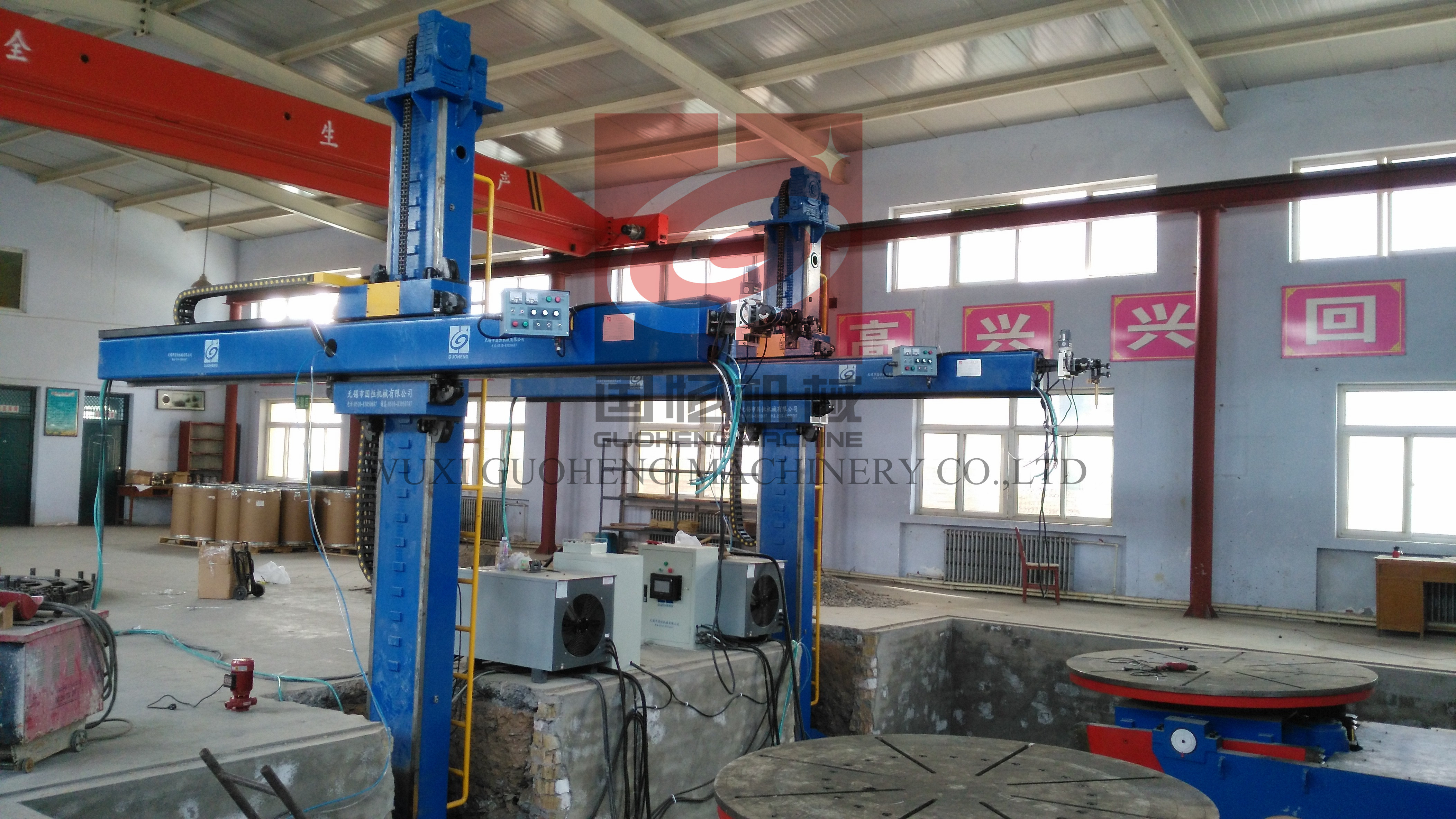

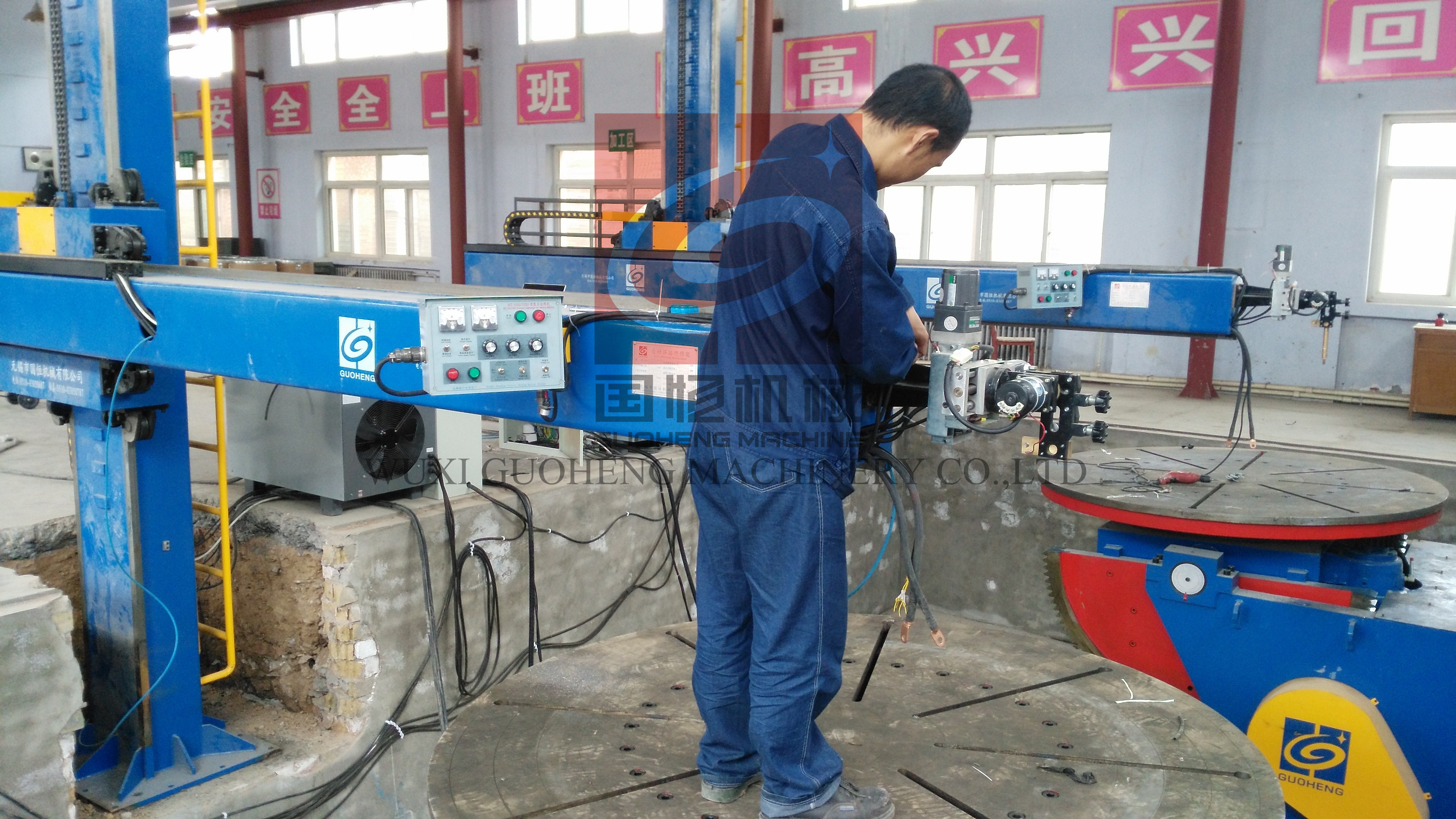

5. 参照の写真



PLCのコラムおよびブームのマニピュレーター 0



6. 比較優位



  • ISO9000&CEは証明した;
  • 構造についての高度の設計を保障する専門およびベテラン エンジニアのチームおよび電気;
  • 切れ、溶接し、最終組立てにひき、そして高い機械質を保障するためにテストする材料からの各作業の流れを気遣うベテランおよび熟練労働者;
  • 速く、満足する取付けか、依託するか、またはサービスを保証する販売サービス チームの後で専門そしてベテラン;
  • 最高の性能を保障する最適材料およびアウトソーシング;
  • 配達の前の依託し、テスト;
  • 工場点検は励まされる;
