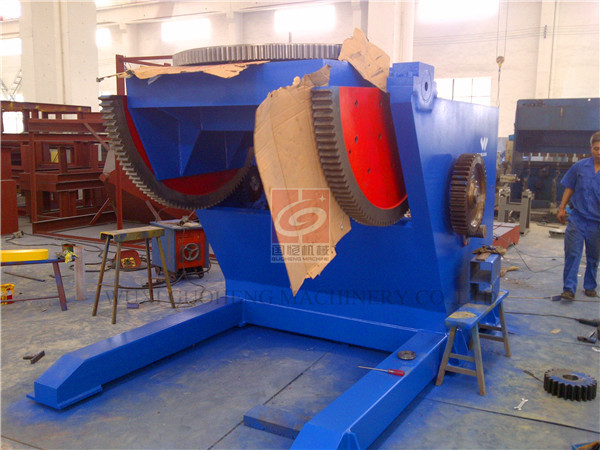

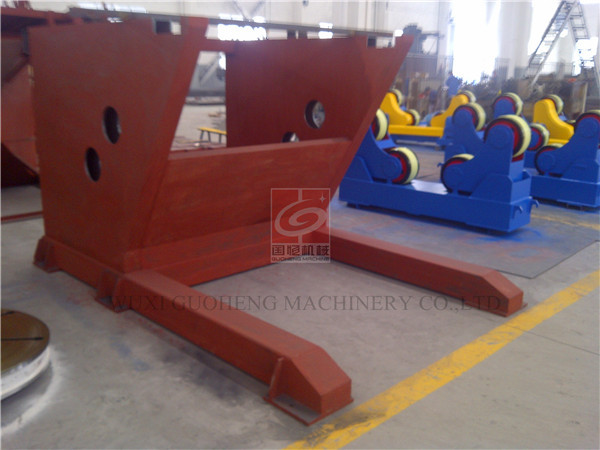

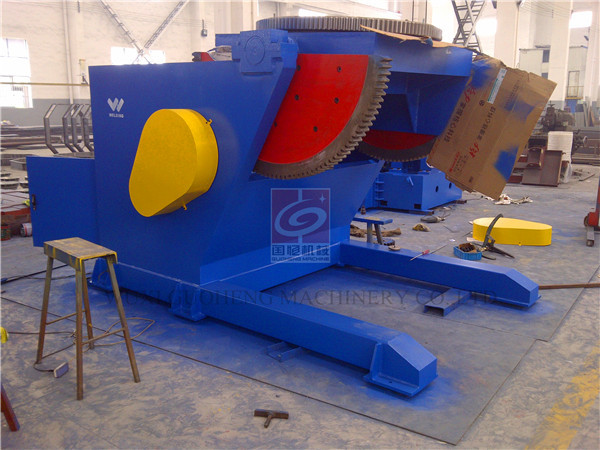

企業の溶接のポジシァヨナー機械、5T回転盤のポジシァヨナー
1set
MOQ
Negotiable
価格
large.img.alt
特徴 ギャラリー 製品の説明 見積依頼
特徴
基本情報
起源の場所: 中国
ブランド名: weldsuccess
証明: CE
モデル番号: HB200
ハイライト:

溶接のポジシァヨナー機械

,

5T溶接のポジシァヨナー機械

,

回転盤のポジシァヨナー

お支払配送条件
パッケージの詳細: 耐航性のあるパッキング
受渡し時間: 20days;
支払条件: TT;LC
供給の能力: 15sets/month
仕様
製品の説明

企業の管の回転テーブルを溶接する回転式溶接のポジシァヨナー



速い細部



  • 慣習的な回転式溶接のポジシァヨナーに円周の継ぎ目のマニュアルそして自動溶接と工作物の正確な位置で普遍的な適用がある;
  • 強い自由な地位すべての鋼鉄製作;
  • 溝およびTスロットの集中を用いるさまざまなサイズの十分に機械で造られた回転盤;
  • 主要な電気要素はABB/Siemensのブランドである;
  • Forward&Reverseの回転を用いる手のペンダント、傾きUP&DOWN、および速度の電位差計は標準的である;



1. 導入



慣習的な回転式溶接のポジシァヨナーは円周の継ぎ目のマニュアルそして自動溶接と工作物の正確な位置5,000KGへの20,000KGの最大負荷のために持っている普遍的な適用を、および圧力容器、冶金学、力、化学工業、金属の構造および他で広く適用されてライン設計されている。

私達はまたあなたの特別な条件に従って注文仕立ての回転式溶接のポジシァヨナーを提供する。



2. 主要な変数



モデル HB50 HB100 HB150 HB200
最高の負荷のキログラム 5,000 10,000 15,000 20,000
評価される突飛性mm 250 200 200 200
mm評価される重心 400 630 630 630
仕事台の直径mm Φ1600 Φ2000 Φ2200 Φ2500
傾き角度 0°~120° 0°~120° 0°~120° 0°~120°
回転速度rpm 0.07-0.7 0.06-0.6 0.05-0.5 0.05-0.5
速度rpmを傾けなさい 0.15 0.14 0.14 0.14
回転モーター力KW 2.2 3 4 5.5
モーター力KWを傾けなさい 3 4 5.5 7.5
90° mmの工作物の最高の回転直径 2750 3100 3400 3400
アンペアAを埋めること 1000 1000 1000 1000
本体の長さmm 2400 2900 3500 3500
本体の高さmm 1676 1920年 2180 2190
本体の幅mm 1790 2195 2282 2500
電源 380V 50HZ 3Pか注文仕立て
私達の標準モデルおよび変数は上であり、それは要求あり次第設計され、製造することができる。

*Weは指定を予告なしに変える権利を確保する。



3. 主な特長



私達の慣習的な回転式溶接のポジシァヨナーの標準モデルに次の特徴がある:

  • 強い自由な地位すべての鋼鉄製作;
  • インバーターによって制御される可変的な速度のテーブルの回転;
  • ブレーキが付いているモーター;
  • 溝およびTスロットの集中を用いるさまざまなサイズの十分に機械で造られた回転盤;
  • 絵画の前の主要な溶接の部分へのサンド ブラストの処置;
  • すべての動きの部品に潤滑システムがある;
  • 主要な電気要素はABB/Siemensのブランドである;
  • Forward&Reverseの回転を用いる手のペンダント、傾きUP&DOWN、および速度の電位差計は標準的である;
  • 有効な作り付けの接地;
  • ローラーのベッドの基盤の持ち上がるラグナット;
  • 標準的な色:



オプション機能:



  • 正方形の仕事台;
  • エクステンション・アーム;
  • 3顎のチャックのような広範なシステムの付属品;
  • フィート スイッチ;
  • 溶接のcolumn&boomとの必要な制御のためのインターフェイス;



4. 供給の範囲



  • 溶接のポジシァヨナー(を含む機械フレーム、仕事台、等) 1set
  • 電気制御システム(電気制御のキャビネットのを含む1piece、リモート・コントロール箱の1pieceおよびケーブル6mが付いているフィートのペダル] 1set
  • 技術的な文書(手動本、一致の証明書、パッキング リスト、等と) 1set



5. 参照のデッサン



慣習的な自動傾く回転式溶接のポジシァヨナー5000KG - 20000KG
