鋸のコラムおよびブームのマニピュレーター120KG 180度によってモーターを備えられる十字のスライダー
1set
MOQ
Negotiable
価格
large.img.alt
特徴 ギャラリー 製品の説明 見積依頼
特徴
基本情報
起源の場所: 中国
ブランド名: weldsuccess
証明: CE
モデル番号: LHZ
ハイライト:

鋸のコラムのマニピュレーター

,

180Degreeコラムのマニピュレーター

,

120KG溶接のコラム及びブーム

お支払配送条件
パッケージの詳細: 耐航性のあるパッキング
受渡し時間: 25days
支払条件: TT;LC
供給の能力: 10sets/month
仕様
製品の説明

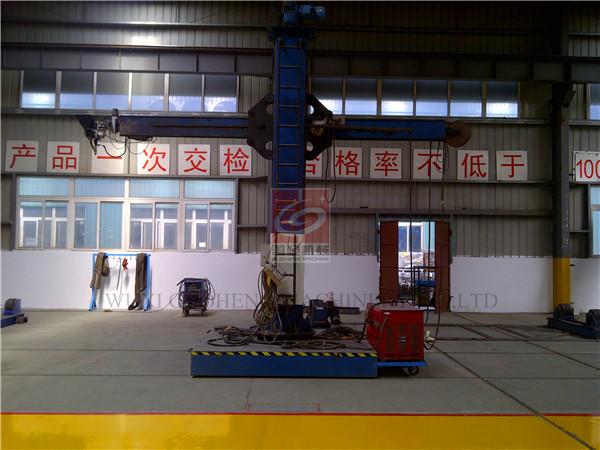

アメリカ人 リンカーンDC600の管の溶接の中心が付いている鋸の自動コラムそしてブームのマニピュレーター





速い細部



  • 120KGまでのブームの端の負荷が付いている中型の義務のタイプ;
  • そこに3タイプの構造:回転を用いる回転および動産と固定、固定;
  • 位置で締まるマニュアルとの±180°の程度のコラムの回転;
  • 溶接銃へのモーターを備えられた十字のスライダー100*100mmの微調整の打撃;
  • コラムおよびブームのマニピュレーターは鋸、MAGおよびティグ溶接 システムと合併自動溶接を実現できる;
  • 圧力容器、冶金学、力、化学工業、風タワー、配管システムおよび他で広く適用されてライン;



1. 導入



column&Boomは設計の革新および製造の質のために、また信頼性および強さをGuohengのマニピュレーターを溶接するだけでなく、意味する。それは冶金学、力、化学工業、風タワー、配管システムおよび他適用されてライン鋸、MAGおよびティグ溶接 システムと、およびで広く圧力容器合併実現、自動溶接をできる。

ブームの端の積載量に従って、それは軽量の(LHQ)、中型の義務(LHZ)、頑丈で(LHW)および超頑丈なに分けられる(HCJ)。

私達の中型の義務の溶接のcolumn&boomのマニピュレーターの主要な変数は次ある。私達はまたあなたの特別な条件に従って注文仕立ての溶接のcolumn&boomのマニピュレーターを提供する。



2. 主要な変数



モデル LHZ4*4 LHZ5*5
コラムの打撃mm 4000 5000
ブームの打撃mm 4000 5000
ブームの上昇の速度mm/min 1000
ブームの移動速度mm/min 120-1200 (VFD)
最高ブームの端の負荷KG 120
ブーム旅行伝達 ギヤおよび棚のカップル
ブームの上昇伝達 鎖およびスプロケットのカップル
モーターを備えられたスライダーの単位mm 範囲の上下 100
左右の範囲 100
ブーム間の最小距離表面および柵の表面を下げるため 1110 (移動および回転)
950 (静止した、回転)
コラムの回転 角度 ±180°
速度 マニュアルによる0.36rpmまたは
ブギウギの移動速度mm/min 1700
ブギウギの内部の柵のスパンmm 1730
電源 380V 50HZ 3Pか注文仕立て
私達の標準モデルおよび変数は上であり、それは要求あり次第設計され、製造することができる。

*私達は指定を予告なしに変える権利を確保する。



3. 主な特長



私達の溶接のcolumn&boomのマニピュレーターの標準モデルに次の特徴がある:

  • 強いすべての鋼鉄製作;
  • 位置で締まるマニュアルとの±180°の程度のコラムの回転;
  • インバーターによって制御される可変的な速度ブーム;
  • ブレーキが付いている連動させられたモーター ラック・ピニオン ドライブを通したブームの高度;
  • 容易なアクセスの整備および維持を提供するサドルに取付けられる高度および横ドライブ;
  • 機械は頑丈な鎖によってサドルに接続されるコラムの内部重量十分に釣り合ったに逆らう;
  • 反落下装置は安全特徴を提供する;
  • 余分広いローラーおよび独特なslideways最低の偏向の横断を保障するため;
  • コラムへの革新的な機械で造られた「長方形」の方法はブームのサドルが振動無しで滑らかに動くことを保障する。これは消耗を減らす。
  • 溶接ヘッド調節を楽にするモーターを備えられた十字のスライダーの単位;
  • 装置の維持のためのコラムの後ろに安全な梯子がある;
  • ブームの両方旅行および上昇のための限界スイッチ;
  • 絵画の前の主要な溶接の部分へのサンド ブラストの処置;
  • すべての動きの部品に潤滑システムがある;
  • 主要な電気要素はABB/Siemensのブランドである;
  • 手のペンダント;
  • コラムの上の持ち上がるラグナット;
  • 標準的な色:
