油圧装置とのUのビーム電子ビーム溶接プロセス
1. 導入
この機械はU beam&Boxビームのアセンブリのために使用される。補助集中装置が付いているブラケットに版を置きなさい。モーターは移動するためにガントリーを運転する;そして上部の出版物シリンダーおよび側面の出版物のシリンダー印刷機 アセンブリおよびタック溶接を終える版。
2. 主要な変数
|
モデル |
UBZ12 |
UBZ15 |
|
適した工作物のサイズ（mm） |
300-1200 |
300-1500 |
|
工作物の厚さ（mm） |
≦80 |
≦80 |
|
最大負荷容量（t） |
20 |
20 |
|
ガントリー移動速度（m/min） |
4/6 （二重速度） |
4/6 （二重速度） |
|
油圧装置圧力（MPa） |
16 |
16 |
|
側面シリンダー（t）の最高圧力 |
15 |
15 |
|
上部シリンダー（t）の最高圧力 |
30 |
30 |
|
電源 |
AC380V、50HZ、3Pまたは注文仕立て |
|
|
GUOHENG標準モデルおよび変数は上であり、それは要求あり次第設計され、製造することができる。 |
||
3. 働き主義

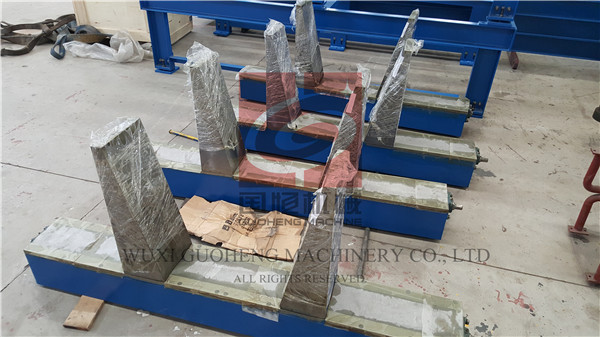

機械はU-のビーム/箱形はり湾の生産の間にUビームおよび箱形はりアセンブリのために主に使用される。工作物は補助直線の単位が付いているコンベヤーに置かれる。モーターは仕事域にガントリーを運転する。旅行ガントリーの下り行程シリンダーそしてサイド打撃シリンダーによって、工作物の網そしてフランジは押され、点溶接される押されたセクションで行われる。ガントリーの旅行によって、手動溶接箇所は工作物の全長さに沿って遂行される。
4. 主な特長
私達のU beam&Boxビーム アセンブリ機械の標準モデルに次の特徴がある:

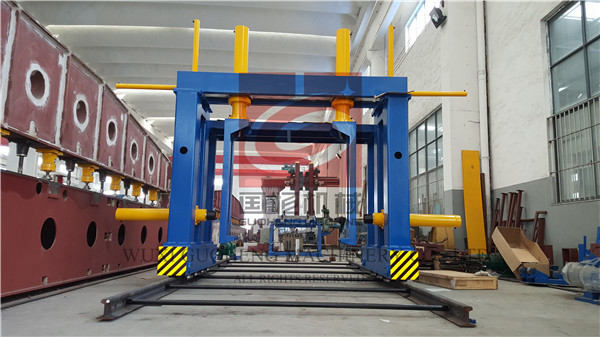

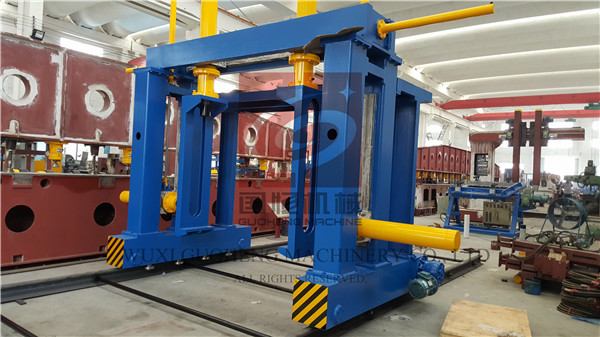

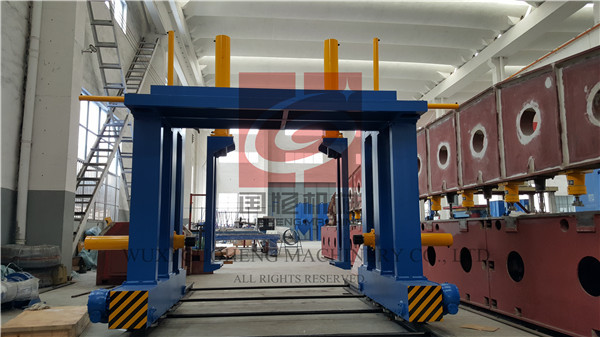

5. 参照の写真
