自動二酸化炭素のガス180mmの5kW管の溶接機の多頭部
1set
MOQ
Negotiable
価格
large.img.alt
特徴 ギャラリー 製品の説明 見積依頼
特徴
基本情報
起源の場所: 中国
ブランド名: weldsuccess
証明: CE,ISO9000
モデル番号: UH50
OEM: 受諾可能
ハイライト:

二酸化炭素の管の溶接機

,

180mmの管の溶接機

お支払配送条件
パッケージの詳細: 容器で露出した本体および容器の合板の場合でそして詰まる電気制御の部品
受渡し時間: 25-35幾日
支払条件: TT/LC
供給の能力: 50sets/month.
価格言葉: FOB (上海)またはCIF (港示される)
仕様
製品の説明

複数のヘッド管の溶接機




速い細部


  • 主に橋表面版のU肋骨の二酸化炭素のガスの盾の溶接のために使用される装置;
  • 溶接の腕の前部分に機械追跡装置がある;
  • ガントリーおよび溶接工は協力したよりよく、より便利な操作のためにそれらを作る統合された制御である、;
  • 可変的な頻度モーターの二重側面の運転は溶接の速度のより便利であるために調節をする;


1. 導入

大きい鉄骨構造橋プロジェクトのますます開発によって、U肋骨の自動製造業の重要性は生産性および溶接の質についての大きい要求そして高い条件のために一日一日と育っている。私達の会社は上海ZMPC、江南の船積みCoおよび中国の他の橋鉄骨構造の製造業者として国内国有会社にさまざまな橋表面製造設備を提供する。私達は私達の顧客からの好ましいコメントを得た。

2. 主要出願および適した範囲


  • 主に橋表面版のU肋骨の二酸化炭素のガスの盾の溶接のために使用される装置。工作物は溶接の仕事台、溶接のノズルに溶接の継ぎ目を目指させるガントリー フレームのビームの縦および横の方向で二酸化炭素の溶接機によって動くことができる装備する溶接の腕に置かれる。溶接の腕の前部分に機械追跡装置がある。ガントリーは自動溶接のための柵で動くことができる。ガントリー移動は安定した動かし、溶接の性能を保障するVFDの速度制御との二重運転である。溶接の速度は容易なデジタル表示装置のタイプ、だけでなく、しかしまた視覚作動中である。



  • 適した範囲

適した工作物の長さ:15000mm;
フェースプレートの最高の厚さ: 30mm;
U肋骨の版の最高の厚さ: 20mm;
 隣接のU肋骨間の最低の溶接間隔:180mm;
適したU肋骨の幅:  160-190mm;
適したU肋骨の高さ: 285-340mm;
隣接のU肋骨間の間隔を集中させる最低の中心:510mm;

3. 主要な指定および変数


  • 柵のスパン:5000mm;
  • 柵の長さ:18000mm;
  • 溶接の速度:0.24-2.4m/min;
  • リターン速度:3m/min;
  • 溶接姿勢:下向き姿勢の肉付けの溶接;
  • 溶接方法:二酸化炭素のガスの盾の溶接;
  • 機械力:5kW (本体);
  • ガスの源圧力:0.4-0.6MPa;


4. 細部の記述


  • 出現のための出現そして構造は、デッサンを示す。それはガントリーで主に、キャリッジ単位、溶接トーチの機械たどる装置、電気制御システムおよび二酸化炭素の管の配列システム、上部のガントリー、等構成される。
  •
  • ガントリーはガントリー フレームで機械のフレーム、他の部品取付けられているである。ガントリー フレームの機能は関連の部品を支えるのため主にであり、取って部品は溶接の速度と移動する。ガントリー フレームの下げ気味のに2移動のビームがある。2組の減力剤によるA.C.ブレーキ モーターは柵で移動するガントリー フレームを運転する。車輪の2つのカップルは柵の側面に対して細く、柵の上部の平面そして双方は着実に移動し続ける機械化とある。上部のプラットホーム、どこに溶接の動力源および力のディストリビューター箱、ワイヤー バレル、等を置いた。
  •
  • キャリッジはガントリー フレームの上部のプラットホームの柵で取付けられている。機能は溶接頭部、アーク ガイドの単位、溶接の腕、等を支えて、またノズルを調節している。モーターはギヤおよび棚による減力剤を通して溶接の腕移動を上下に運転し、キャリッジはマニュアルによって右および左を動かす。パネルのよりU堅いと幅間の間隔に従って、溶接の条件を満たすように、溶接の腕の位置を調節しなさい。
  • 装置を追跡する溶接の継ぎ目は空気の押す機械追跡の方法、空気のシリンダー印刷機をメカニズム トラック ローラー採用し、溶接継ぎ目で細く堅くさせ、そして方向を導くために線形柵を採用する。
  •
  • ガントリーおよび溶接工は協力したよりよく、より便利な操作のためにそれらを作る統合された制御である。移動ガントリー ケーブルは抗力鎖を通して接続される。
  • 可変的な頻度モーターの二重側面の運転は溶接の速度のより便利であるために調節をする。この機械にまた戻ることのための速く自由な速度の能力がある
  •

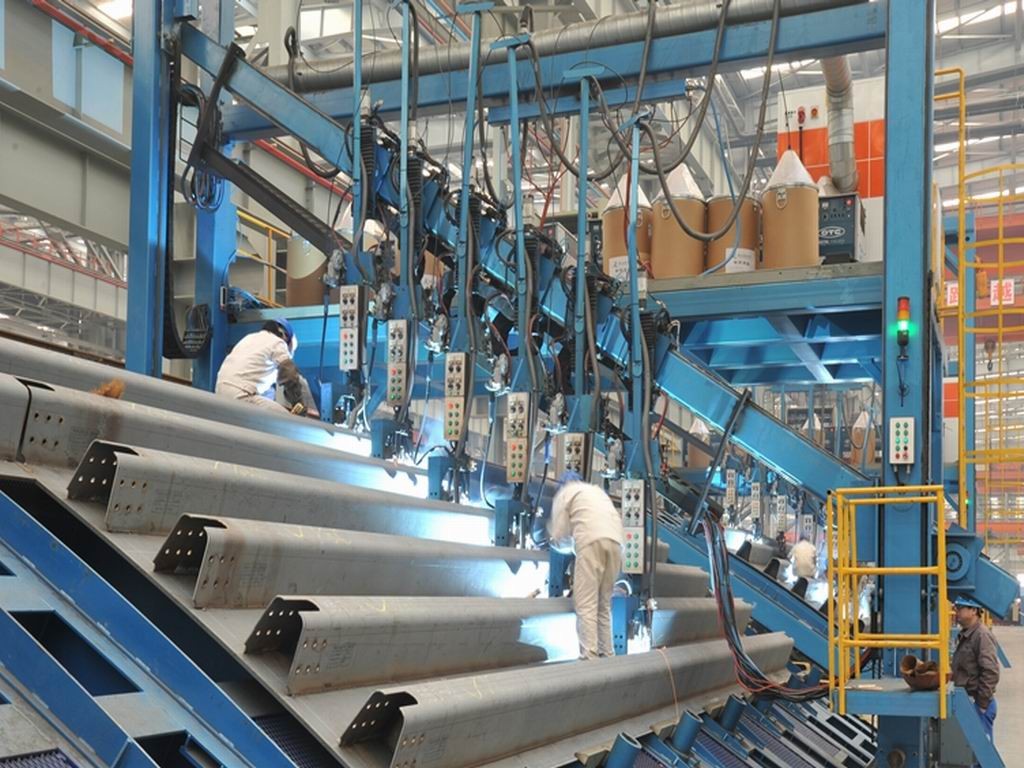

5. 参照の写真

自動二酸化炭素のガス180mmの5kW管の溶接機の多頭部 0

自動二酸化炭素のガス180mmの5kW管の溶接機の多頭部 1

6. 比較優位


  • ISO9000&CEは証明した;
  • 国際的な保証;
  • 時間厳守配達;
  • 構造についての高度の設計を保障する専門およびベテラン エンジニアのチームおよび電気;
  • 切れ、溶接し、最終組立てにひき、そして高い機械質を保障するためにテストする材料からの各作業の流れを気遣うベテランおよび熟練労働者;
  • 速く、満足する取付けか、依託するか、またはサービスを保証する販売サービス チームの後で専門そしてベテラン;
  • 最高の性能を保障する最適材料およびアウトソーシング;
  • 配達の前の依託し、テスト;
  • 工場点検は励まされる;
