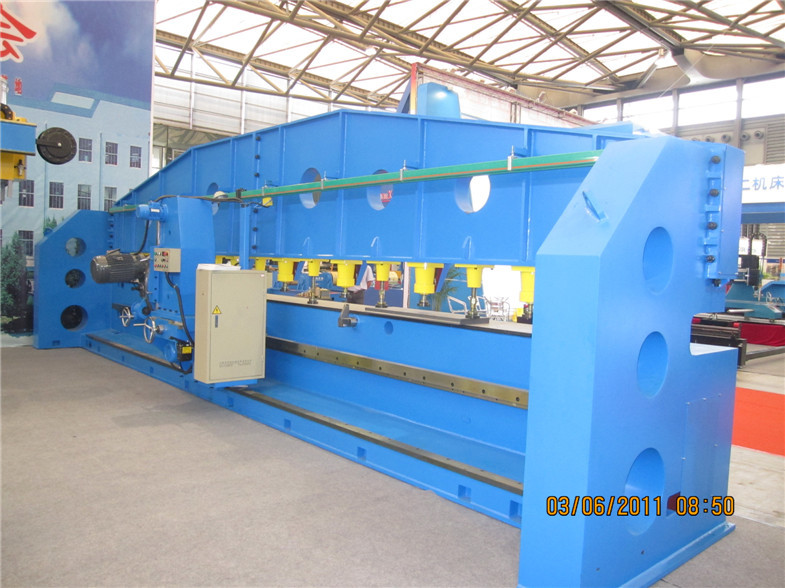

800mm橋パネル タンク溶接機、自動溶接ラインを組み立てるUの肋骨
1set
MOQ
Negotiable
価格
large.img.alt
特徴 ギャラリー 製品の説明 見積依頼
特徴
基本情報
起源の場所: 中国
ブランド名: weldsuccess
証明: CE,ISO9000
モデル番号: UZ50
OEM: 受諾可能
ハイライト:

橋パネル タンク溶接機

,

800mmタンク溶接機

,

集まっている自動溶接ライン

お支払配送条件
パッケージの詳細: 容器で露出した本体および容器の合板の場合でそして詰まる電気制御の部品
受渡し時間: 25-35幾日
支払条件: TT/LC
供給の能力: 50sets/month.
価格言葉: FOB (上海)またはCIF (港示される)
仕様
製品の説明

橋パネルの自動溶接ライン、Uの肋骨の集まっている機械、Uの肋骨の自動溶接機械





速い細部



  • 主に橋表面版のU肋骨アセンブリに使用する装置;
  • 2組の減力剤によるA.C.モーターは柵で移動するガントリー フレームを運転する;
  • アセンブリ頭部の5sets;



1. 導入



大きい鉄骨構造橋プロジェクトのますます開発によって、U肋骨の自動製造業の重要性は生産性および溶接の質についての大きい要求そして高い条件のために一日一日と育っている。私達の会社は上海ZMPC、江南の船積みCoおよび中国の他の橋鉄骨構造の製造業者として国内国有会社にさまざまな橋表面製造設備を提供する。私達は私達の顧客からの好ましいコメントを得た。



2. 主要出願および適した範囲



  • 主に橋表面版のU肋骨アセンブリに使用する装置。工作物はアセンブリ仕事台に置かれる、手動読取り不能行指示機構によって置かれるU肋骨の版は予備で次にスポット溶接のためのオイル シリンダーによってU肋骨の版を堅く押した。
  •
  • 適した範囲:

フェースプレートの幅:4000mm;
U肋骨間の間隔:500-800mm;
工作物の長さ:15000mm;



3. 主要な指定および変数



  • 柵のスパン:5000mm;
  • 量のアセンブリ頭部:5sets;
  • アセンブリ頭部の上昇の打撃:200mm;
  • ガントリー移動速度:5m/min;
  • ガントリーの力:2.2kW;
  • 油圧装置の圧力:9MPa;
  • 単一シリンダーの最高圧力:1.5T;
  •



4. 細部の記述



  • ガントリーはガントリー フレームで機械のフレーム、他の部品取付けられているである。ガントリー フレームの機能は関連の部品を支えるのため主にであり、取って部品は溶接の速度と移動する。ガントリー フレームの下げ気味のに2移動のビームがある。2組の減力剤によるA.C.モーターは柵で移動するガントリー フレームを運転する。車輪の2つのカップルは着実に移動し続ける柵の側面に対して細い。保障する機械はプロセスを締め金で止める工作物の間に余りに大きい圧力のために柵から逸脱できないことを移動の端のビームの両側はトラック保護装置が装備されている。油圧ポンプ場所および力のディストリビューター箱は機械とともに動くガントリー フレームのプラットホームで等、パットされる。
  •
  • キャリッジの下で、それは直接5つのアセンブリ頭部間の間隔を示すことができるパネルのU肋骨と幅間の別のスペースに適すること便利装備されスタッフのゲージが。
  •
  • 電気制御システムは1箱の電気制御箱および6箱の操作箱から成っている。電気制御箱はガントリー フレームで取付けられている、操作箱の1つはガントリー フレームの前部コラムで固定され、他の5つの操作箱はアセンブリ ヘッド装置で固定される。すべての動きは操作箱の制御によって実現することができる。



5. 参照の写真

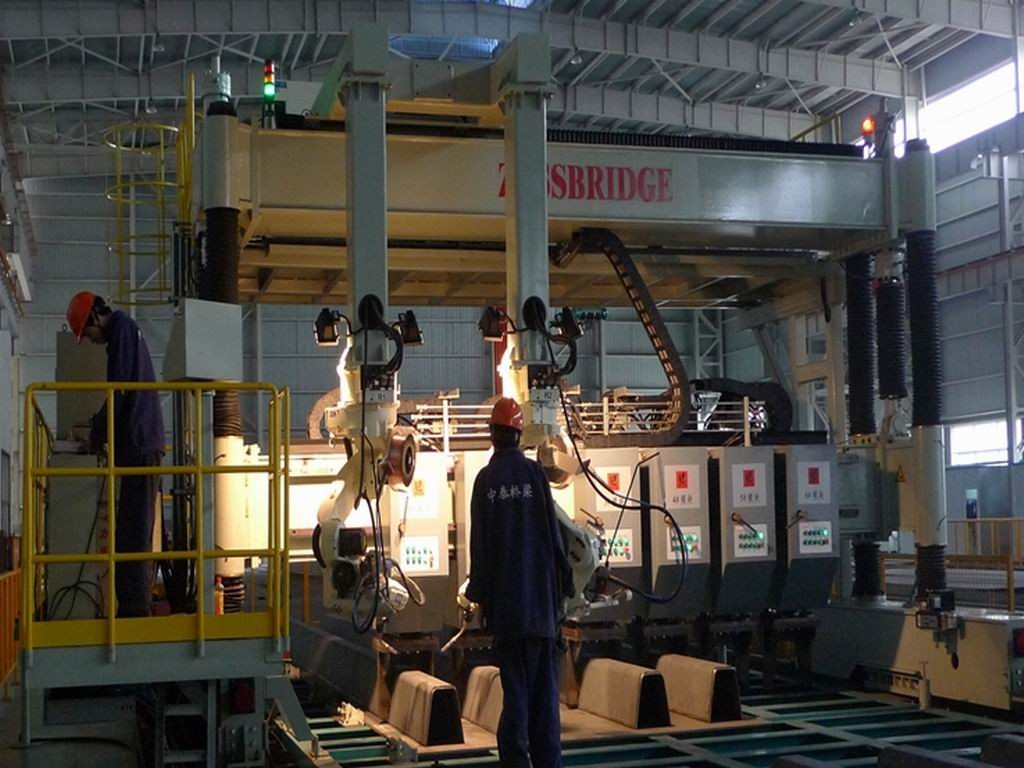

800mm橋パネル タンク溶接機、自動溶接ラインを組み立てるUの肋骨 0

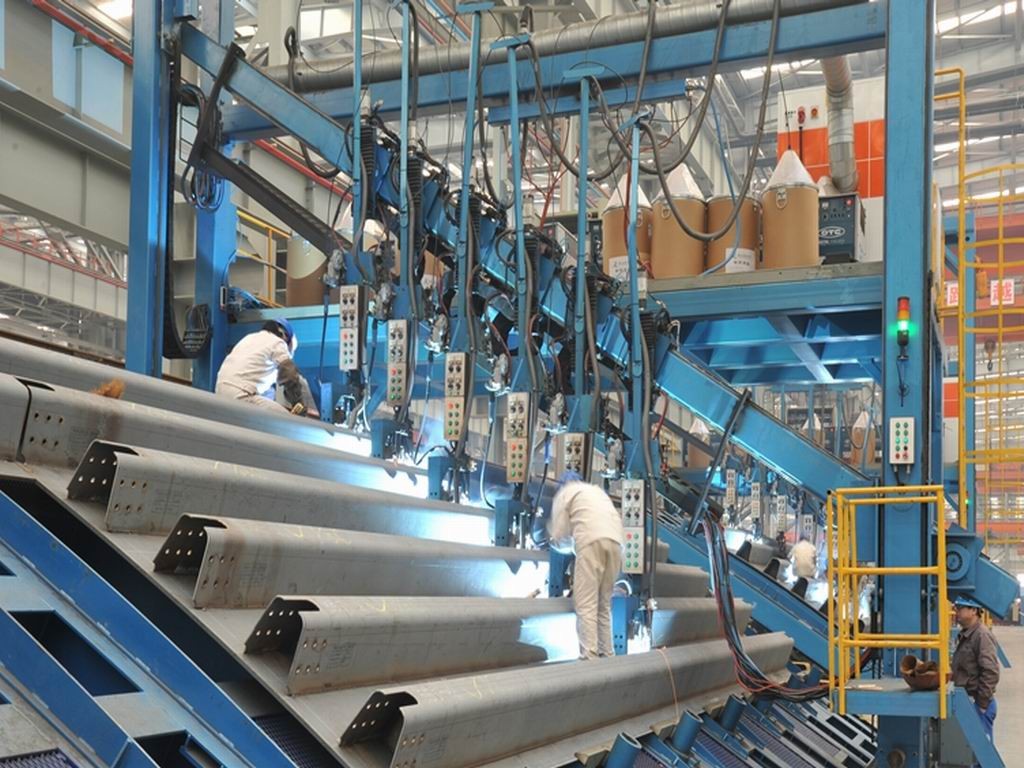

800mm橋パネル タンク溶接機、自動溶接ラインを組み立てるUの肋骨 1



6. 比較優位



  • ISO9000&CEは証明した;
  • 国際的な保証;
  • 時間厳守配達;
  • 構造についての高度の設計を保障する専門およびベテラン エンジニアのチームおよび電気;
  • 切れ、溶接し、最終組立てにひき、そして高い機械質を保障するためにテストする材料からの各作業の流れを気遣うベテランおよび熟練労働者;
  • 速く、満足する取付けか、依託するか、またはサービスを保証する販売サービス チームの後で専門そしてベテラン;
  • 最高の性能を保障する最適材料およびアウトソーシング;
  • 配達の前の依託し、テスト;
  • 工場点検は励まされる;
